Beskyttelseslederkontakt, klokkeposition og stikfarver

Nominelle driftsspændinger over 50 V

Ved nominelle driftsspændinger over 50 V skal

stikket være udstyret med en beskyttelseslederkontakt med kontaktben og en beskyttelseskrave med jordkontakt
koblingen eller stikdåsen være udstyret med en beskyttelseslederkontakt med kontaktbøsning og en beskyttelseskrave med not.

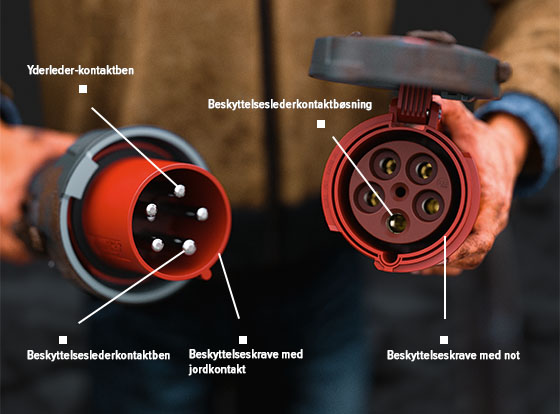

Beskyttelseslederkontaktbenet på stikket har en større diameter end de andre (yderleder/nulleder)-kontaktben på stikket – og passer dermed kun i den dertil beregnede beskyttelseslederkontaktbøsning på koblinger eller stikdåser. Med denne fastlagte opbygning og den ligeledes faste placering af beskyttelseskravenot (må ikke ændres eller fjernes!) på stik og beskyttelseskrave-jordkontakt på kobling / stikdåse forhindres det, at der sker en forkert sammenstikning af stik og kobling / stikdåse og dermed – i tvivlstilfælde livsfarlige – forvekslinger ved spændinger og frekvenser.

Klokkeposition

Clock position — * Urpositioner, der ikke er normeret og frit kan anvendes til specielle anvendelser. **Urpositioner, der ikke anvendes.

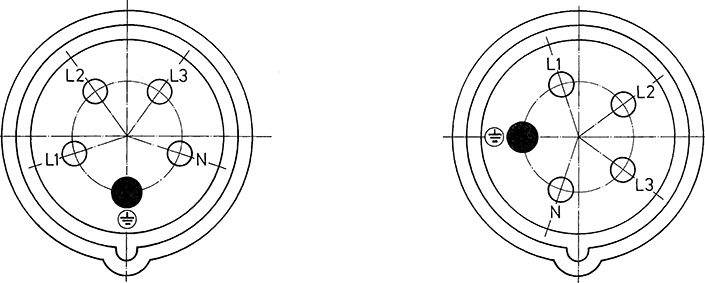

Klokkepositionen viser beskyttelseslederkontaktens position på den spændingsførende side ved stikanordninger – på fotoet (foroven) står koblingens beskyttelseslederkontakt f.eks. på kl. 6.

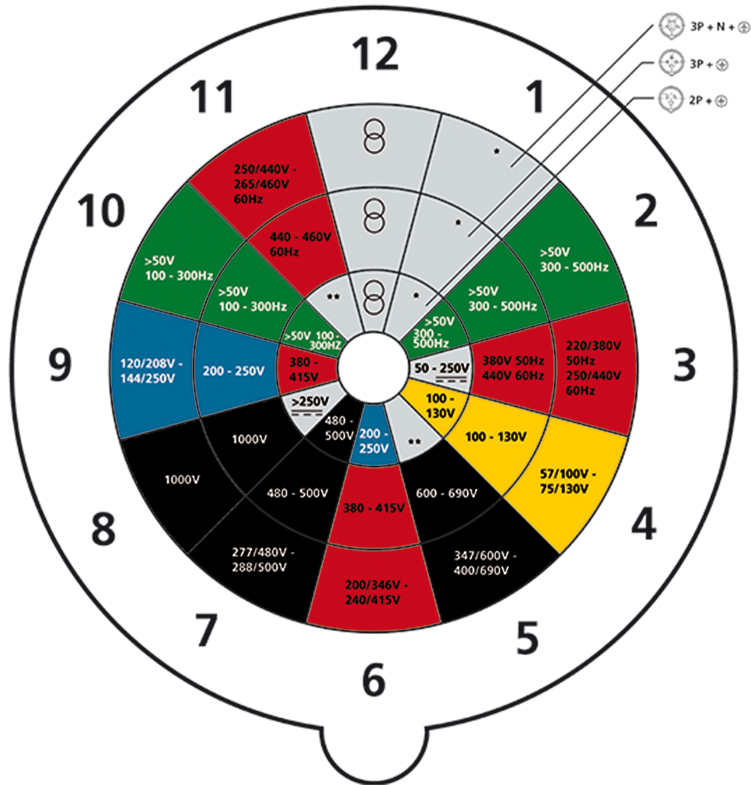

Identifikationsfarverne for stikkene / stikfarverne (se grafik) signalerer den pågældende nominelle driftsspænding. De oftest fremstillede røde stik er f.eks. lavet til 380 til 480 V – trefasevekselspændingen (400 V) i Tyskland, sorte stik er lavet til industrinet, blå stik f.eks. til husholdningsapparater og camping, gule stik f.eks. til sikkerhedsspændingen på skibe og grønne stik bl.a. til byggemaskiner.

Yderligere information

Mærkning og placering af kontakter

På ombyggelige stik og stikkontakter skal kontakterne være mærket med symboler som følger:

Hvis der er tre faseledere, skal fasekontakterne mærkes med L1, L2, L3 eller 1, 2, 3; den neutrale kontakt (hvis den er til stede) skal mærkes med N, og jordkontakten skal mærkes med ⏚.
Hvis der er én faseleder, skal den spændingsførende pol L/+ markeres med et symbol ⏚ for jordkontakten, hvis det er relevant.

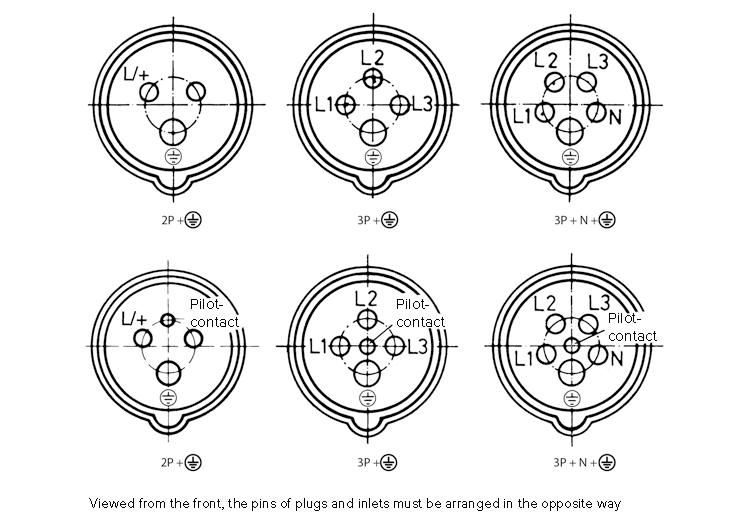

Kontaktrørene på dåser og stik med mærkespændinger over 50 V skal være anbragt med uret set forfra.

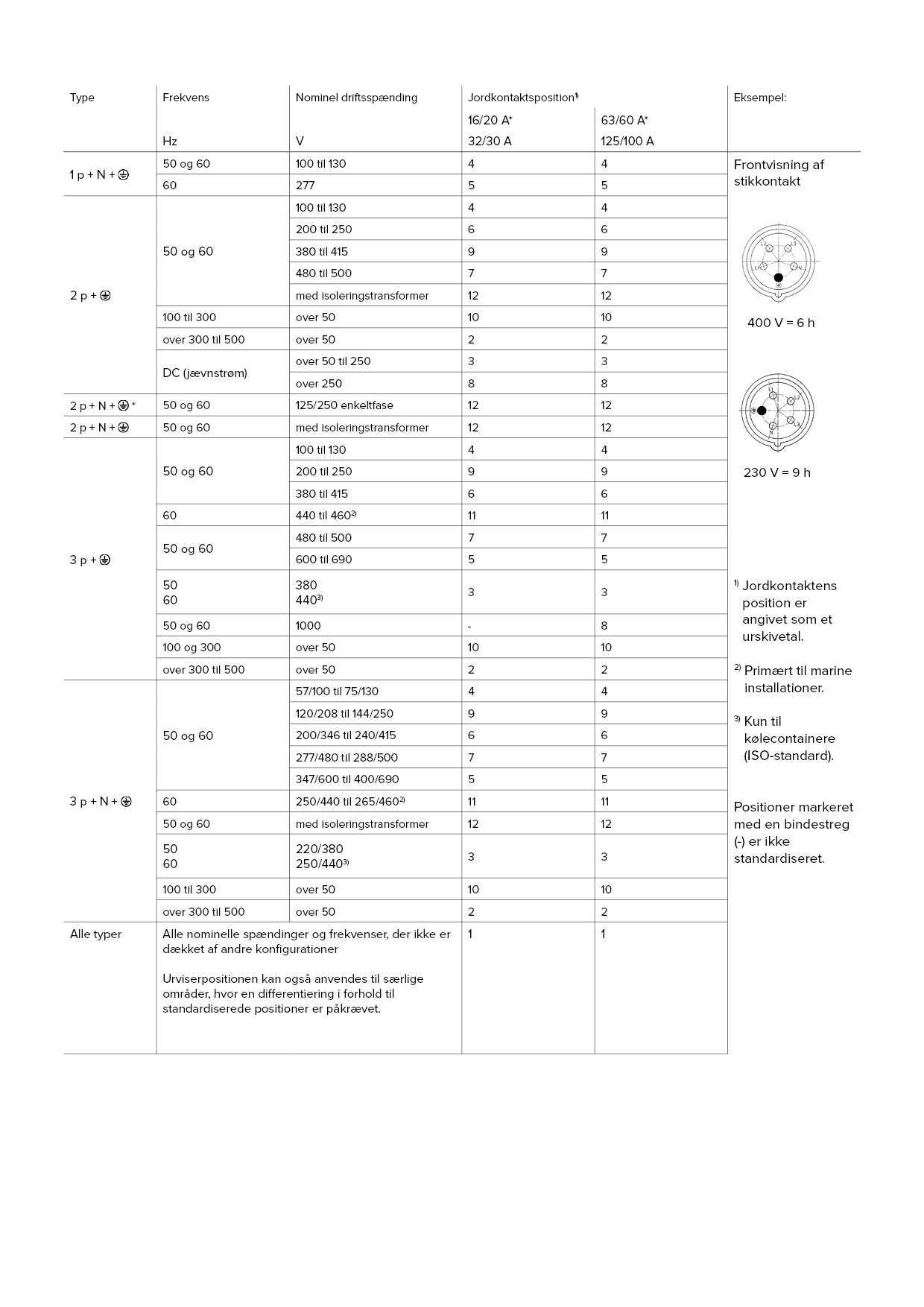

Urskive iht. tabel 210 EN IEC 60309-2:2023

Type	Frekvens	Nominel driftsspænding	Jordkontaktposition 1)
Type	Hz	V	16/20 A* 32/30 A	63/60 A* 125/100 A
1 p + N + E	50 og 60	100 til 130	4	4
1 p + N + E	60	277	5	5
2 p + E	50 og 60	100 til 130	4	4
		200 til 250	6	6
		380 til 415	9	9
		480 til 500	7	7
		med isoleringstransformer	12	12
	100 til 300	over 50	10	10
	over 300 til 500	over 50	2	2
	DC (jævnstrøm)	over 50 til 250	3	3
	DC (jævnstrøm)	over 250	8	8
2 p + N + E*	50 og 60	125/250 enkeltfase	12	12
2 p + N + E	50 og 60	med isoleringstransformer	12	12
3 p + E	50 og 60	100 til 130	4	4
		200 og 250	9	9
		380 til 415	6	6
	60	440 til 460 2)	11	11
	50 og 60	480 til 500	7	7
	50 og 60	600 til 690	5	5
	50 60	380 440 3)	3	3
	50 og 60	1000	-	8
	100 og 300	over 50	10	10
	over 300 til 500	over 50	2	2
3 p + N + E	50 og 60	57/100 til 75/130	4	4
		120/208 til 144/250	9	9
		200/346 til 240/415	6	6
		277/480 til 288/500	7	7
		347/600 til 400/690	5	5
	60	250/440 til 265/460 2)	11	11
	50 og 60	med isoleringstransformer	12	12
	50 60	220/380 250/440 3)	3	3
	100 til 300	over 50	10	10
	over 300 til 500	over 50	2	2
Alle typer	Alle nominelle spændinger og frekvenser, der ikke er dækket af andre konfigurationer Urviserpositionen kan også anvendes til særlige områder, hvor en differentiering i forhold til standardiserede positioner er påkrævet.		1	1
* Enheder i serie II anvendes primært på markederne i USA og Canada. Strømstyrkerne 20 A, 30 A, 60 A og 100 A gælder for enheder i serie II. ^{1) Jordkontaktens position er angivet som et urskivetal. 2) Primært til marine installationer. 3) Kun til kølecontainere (ISO-standard). Positioner markeret med en bindestreg (-) er ikke standardiseret.}
