IP-beskyttelsesklasser og IP-kapslingsklasser
IP-beskyttelsesklasser (IP = Ingress Protection) informerer om, hvilke ydre faktorer en stikanordning er beskyttet imod.
Kapslingsklasser beskriver de sikkerhedsforanstaltninger, der beskytter mod farlig elektrisk spænding/et elektrisk stød og dermed mod en strømulykke.
IP-beskyttelsesklasser

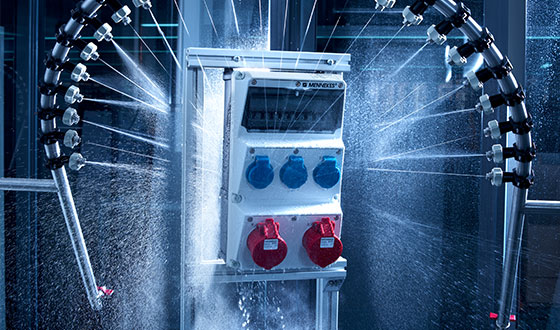

CEE-stikanordninger skal altid fungere pålideligt. Derfor skal de blandt andet overholde en bestemt beskyttelsesklasse. IP-beskyttelsesklasser (IP = Ingress Protection) informerer om, hvilke ydre faktorer en stikanordning er beskyttet imod. Hver IP-beskyttelsesklasse består af to tal. Disse definerer præcist, hvorvidt enhedens indre er beskyttet mod uønsket indtrængen af apparathuset. Det første tal informerer om beskyttelsen mod fremmedlegemer og berøringer. Det andet tal informerer om beskyttelsen mod vand. Talkombinationerne er fastlagt i standarden DIN EN/IEC 60529.
Stikdåser og koblinger skal under brugen og ved både isat og ikke-isat stik overholde den angivne beskyttelsesklasse. For stik og apparatstik gælder beskyttelsesklassen, når de er forbundet med et komplementært element (kobling eller stikdåse).
CEE-stikanordninger skal opfylde beskyttelsesklasserne IP 44 eller IP 67, CEE-stikanordninger med mærkestrøm på 100/125 A skal opfylde beskyttelsesklasse IP 67. Hvis stikdåser med 100/125 A er fastgjort på kabinettet eller danner en konstruktionsmæssig enhed med dette, kan hele opbygningen også udføres iht. beskyttelsesklasse IP 44.

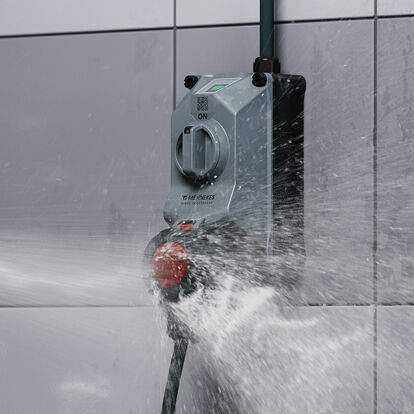

Ud over produktløsninger i IP44 eller IP67 tilbyder vi også særligt robuste og frakoblelige CEE-stik samt stik og koblinger med IP67/IP69-beskyttelse. Disse stik og stikdåser forbliver vandtætte, når de nedsænkes og udsættes for højtryksrensning.

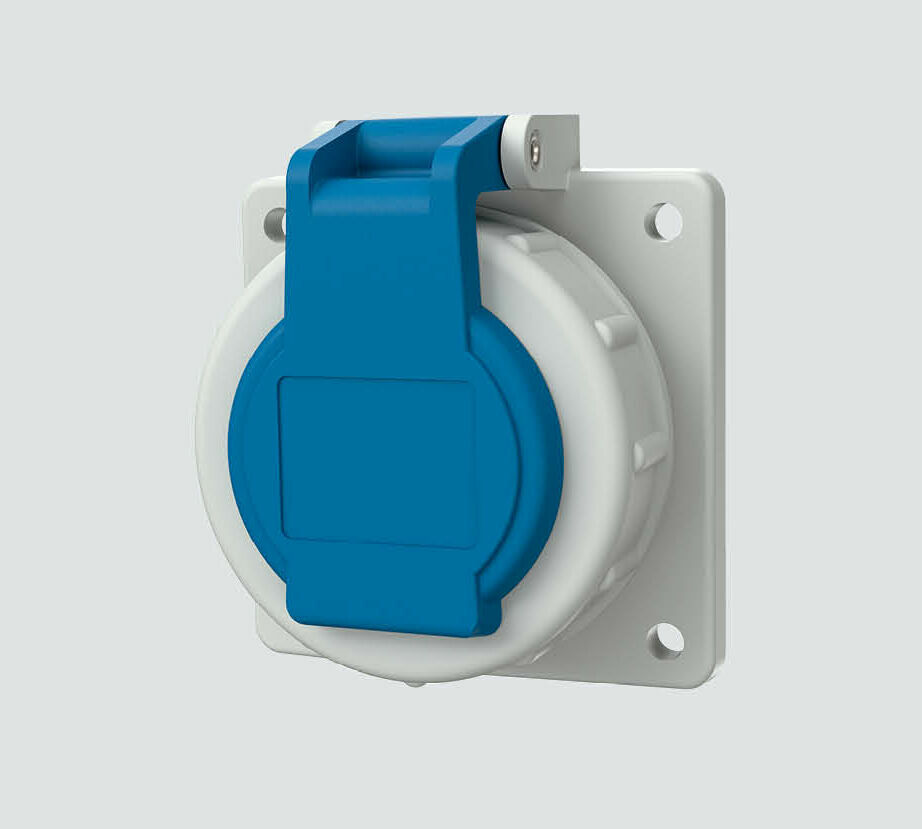

Ved almindelige SCHUKO® stikdåser iht. DIN VDE 0620 og DIN 49440 ff. skal det især bemærkes, at de afhængigt af konstruktionen evt. kun kan opfylde beskyttelsesklassen IP 44, når klaplåget er lukket, da der ikke kan forhindres indtrængen af vand i beskyttelseskontaktens område.
Ud over SCHOKO®-stikkontakter med den specificerede IP44-beskyttelsesgrad tilbyder vi også stikkontakter efter SCHUKO®-standard med IP68-beskyttelsesgrad til brug i våde miljøer, såsom havne, svømmehaller eller udendørsarealer.
Vores stik og stikkontakter er mærket med den relevante beskyttelsesklasse. Du kan finde en detaljeret oversigt over de forskellige typer af beskyttelse og betydningen af de enkelte koder i vores praktiske tabel over IP-beskyttelsesklasser.
Tabel IP-beskyttelsestyper
| 1.Kode nummer | ||
| DIN EN 60529 | Beskyttelse mod fremmedlegemer | Beskyttelse mod kontakt |
| 0 | Ingen beskyttelse | Ingen beskyttelse |
| 1 | Beskyttet mod faste fremmedlegemer med en diameter på ≥ 50 mm | Beskyttet mod adgang med håndryggen |
| 2 | Beskyttet mod faste fremmedlegemer med en diameter på ≥ 12,5 mm | Beskyttet mod adgang med en finger |
| 3 | Beskyttet mod faste fremmedlegemer med en diameter på ≥ 2,5 mm | Beskyttet mod adgang med et værktøj |
| 4 | Beskyttet mod faste fremmedlegemer med en diameter på ≥ 1,0 mm | Beskyttet mod adgang med en ledning |
| 5 | Beskyttet mod støv i skadelige mængder | Fuldstændig beskyttelse mod kontakt |
| 6 | Støvtæt | Fuldstændig beskyttelse mod kontakt |
| 2.Kode nummer | |
| DIN EN 60529 | Beskyttelse mod vand |
| 0 | Ingen beskyttelse |
| 1 | Beskyttelse mod dryppende vand |
| 2 | Vanddråbe, der falder lodret på et kabinet med en hældning på op til 15 %. |
| 3 | Beskyttelse mod faldende sprøjtevand op til 60° mod lodret |
| 4 | Beskyttelse mod vandsprøjt på alle sider |
| 5 | Beskyttelse mod vandstråler (dyse) fra alle vinkler |
| 6 | Beskyttelse mod stærke vandstråler |
| 7 | Beskyttelse mod midlertidig nedsænkning |
| 8 | Beskyttelse mod permanent nedsænkning |
| 9 | Beskyttelse mod vand under højtryks-/dampstrålerensning, særligt landbrug |
IP-kapslingsklasser
Kapslingsklasser beskriver de sikkerhedsforanstaltninger, der beskytter mod farlige spændinger/elektrisk stød og dermed mod elektriske ulykker. Der findes fire kapslingsklasser: 0, 1, 2 og 3.
0: Ingen ekstra beskyttelse ud over den grundlæggende isolering
1: Beskyttende jordforbindelse
2: Beskyttende isolering
3: Ekstra lav sikkerhedsspænding
Kapslingsklasserne for alt elektrisk udstyr er defineret i standarderne DIN EN/IEC 61140 eller VDE 0140-1. De symboler, der skal anvendes til mærkning af udstyret, er defineret i standarden DIN EN/IEC 60417.
